SISTEMA CLARO

foto claro
Visualizzare, segnalare,
informare, gestire fino a 96 :

allarmi, anomalie,
segnalazioni, stato

in modo semplice,

risparmiando tempo e denaro



Claro e' una apparecchiatura elettronica programmabile per segnalare e gestire allarmi.
Alla chiusura, o apertura, di uno degli ingressi delle schede ingresso,
visualizza la scritta associata e gestisce l'evento secondo i parametri programmati in memoria.
Due uscite ausiliarie cumulative rele : "sirena", tacitata con il tasto ACK, e "allarmi presenti".
Comunicazione seriale RS485 per il controllo da parte di PLC o PC in rete.
I messaggi e le modalità di funzionamento, sono programmabili direttamente dai tasti frontali.
Viene fornito un semplice software per programmare più velocemente da personal computer.
Sequenze d'allarme principali secondo ISA (S18.1) : A (ex 1); M (ex 2C).
Il montaggio è a fronte quadro senza attrezzi. Protezione IP65.
Display :16 char. x 2 righe 100 X 25 mm retro illuminato a LED. Caratteri 4,84 x 8,06 mm.
Misure: 135 x 74 x 50 mm. Alim. DC: da 11 a 28Vdc. AC: da 11 a 24Vac 100mA (24Vdc)

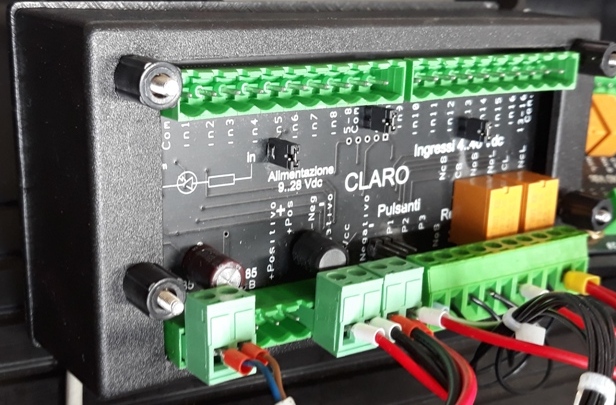

foto retro claro



Copyright © 24/01/2020
CLARO SISTEMA

FUNZIONAMENTO: Generale

L'idea base è di associare ad un segnale, normalmente un contatto diretto, un messaggio letterale.

Il messaggio deve essere comprensibile dall’utente e quindi programmabile dallo stesso che lo deve interpretare.

Il segnale può essere programmato come sola segnalazione, come attenzione, o allarme.

In un sistema è presente 1 rele di allarmi presenti e un rele di allarmi nuovi da riconoscere.

Fondamentale è quindi la gestione allarmi secondo le normative ISA.

Gli ingressi sono fino a 96 e possono essere programmati nel funzionamento singolarmente.

Gli ingressi sono a gruppi di 16 su delle schede indipendenti, fino a 6, che colloquiano tramite RS485.

I componenti del sistema sono:

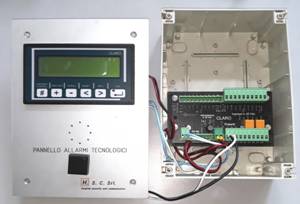

v     CLARO16 formato da un CLARO-MA + un CLAIN16RE nello stesso contenitore da pannello

v  CLARO-MA master sistema CLARO. Visualizzatore da pannello LCD 16x2, 6 pulsanti, eeprom 64k . Il gestore del sistema.

v  CLARO-IN16RE scheda 16 ingressi optoisolati + 2 rele + 3 ingressi pulsanti da barra DIN

v  CLARO-IN32RE scheda 32 ingressi optoisolati + 2 rele + 3 ingressi pulsanti da barra DIN

v  CLARO-IN16 scheda 16 ingressi optoisolati da barra DIN

v  CLARO-IN32 scheda 32 ingressi optoisolati da barra DIN

v  CLARO-TE terminale HMI visualizzatore da pannello LCD 16x2, 6 pulsanti, eeprom 64k

CLARO-MA  master sistema CLARO

Master del sistema, è l’interfaccia con l’operatore tramite il display 16 caratteri per 2 righe e i pulsanti, che permettono la gestione e la programmazione del sistema.

Gestisce il sistema interrogando le schede a 16 ingressi, massimo 6 (96 allarmi).

A seconda della programmazione gestisce ogni ingresso in modo indipendente, visualizzando il messaggio relativo, settando i 2 relé d’uscita e quant’altro programmato. (Vedi manuale specifico).

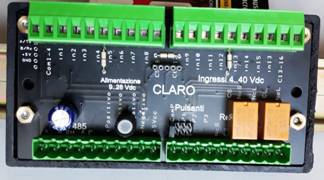

CLARO-IN16RE  ( CLARO-IN32RE )

Scheda in contenitore da barra Din. Caratteristiche:

- 16 (32) ingressi optoisolati a 4 gruppi da 4, ossia ogni 4 ingressi c’è un polo in comune.

- 2 rele su morsettiera Comune, Normalmente Chiuso, Normalmente Aperto.

- 3 ingressi su mosettiera per pulsanti (Ack, Silence, Reset)

- indirizzo rs485 nel sistema CLARO: &I0 (&I0 + &I1). Si può cambiare per altri usi.

CLARO-IN16 ( CLARO-IN32 )

Scheda in contenitore da barra Din. Caratteristiche:

- 16 (32) ingressi optoisolati a 4 gruppi da 4, ossia ogni 4 ingressi c’è un polo in comune.

- indirizzo rs485 nel sistema CLARO: settabile tramite dip switch da &I1 a &I5.

CLARO-TE  terminale operatore

E’ l’interfaccia con l’operatore tramite il display 16 caratteri per 2 righe e i pulsanti.

Duplica scritte e pulsanti del CLARO-MA per una seconda postazione operatore.

In pratica è un CLARO-MA in cui uno switch gli fa eseguire un programma diverso.

Si veda manuale specifico.

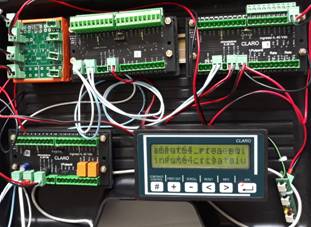

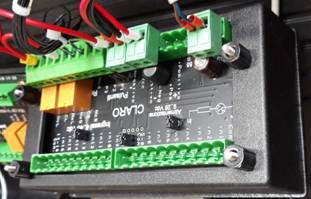

Sistema 96 allarmi formato da:                                                                    Retro del CLARO16

CLARO16+CLARO-IN16RE+2x CLARO-IN32





CLARO-IN16RE                                                                            CLARO-IN32





CLARO-MA                            CLARO-IN16RE               Retro  CLARO-MA                 CLARO-IN16RE
